Что такое пневмоподжиг

Содержание:
1. Виды поджига дуги в плазморезах
2. Как устроен пневмоподжиг
3. Преимущества пневмоподжига
4. Плазмотрон с пневмоподжигом в разрезе

Виды поджига дуги в плазморезах

Прежде чем перейти к особенностям технологии пневмоподжига, давайте разберемся какие типы поджига существуют в плазменной резке.

Контактный (Lift) - тип поджига, при котором для появления дуги нужно коснуться резаком заготовки. Недостаток контактного способа в том, что появляется риск испортить металл. На сегодняшний день аппараты с контактным поджигом всё реже встречаются на рынке, уступая место более современным моделям.

Высокочастотный (HF) - этот тип поджига бюджетнее пневматического, но требует большего напряжения при розжиге дуги, создавая высокочастотные помехи на электроприборах - от станков с ЧПУ (Числовое Программное Управление) до кардиостимуляторов. Высокочастотный поджиг реализован, например, в аппарате TRITON CUT 200 HF W (на рынке пока нет аппаратов с пневмоподжигом мощнее 130А).

Пневматический (PN) - за счет более сложного внутреннего устройства создает минимальное количество электромагнитных помех и не выводит из строя оборудование. Единственный способ поджига, полностью безопасный для ЧПУ. Кроме того, такой тип поджига продлевает срок службы расходников и обеспечивает более стабильный цикл реза, что позволяет обрабатывать изделия без предварительной очистки от ржавчины и краски. Пневматический поджиг реализован в  таких аппаратах как TRITON CUT 70 PN, TRITON CUT 100 PN, TRITON CUT 130 PN CNC.

Одна из главных особенностей пневмоподжига - подвижный электрод внутри плазмотрона,  обеспечивающий небольшое расстояние между электродом и соплом. В этом случае для появления стартовой дуги между электродом и соплом потребуется меньше тока чем при HF розжиге, что гарантирует отсутствие электромагнитных помех, влияющих на работу станков с ЧПУ.

Еще одна особенность плазмотронов с пневмоподжигом - поступающий в резак газ разделяется на два потока:
  • плазмообразующий (часто его называют режущий)
  • охлаждающий и поддерживающий расстояние между электродом и соплом
В качестве газа в обоих потоках чаще всего используют сжатый воздух. Но бывает, что применяются разные комбинации воздуха (Air), аргона (Ar), водорода (H2), азота (N2), кислорода (O2) и их смеси.

Как устроен пневмоподжиг

До начала резки подвижный электрод касается сопла. При нажатии на кнопку плазмотрона, под давлением поступающего газа между электродом и соплом образуется небольшой зазор, достаточный для короткого замыкания между ними - так образуется стартовая дуга.

Как мы уже писали выше, поступающий газ разделяется на два потока. Часть воздуха, которая проходит между электродом и соплом, становится плазмообразующим газом, а другая часть поддерживает давление для сохранения расстояния между электродом и соплом и охлаждает плазмотрон.


Преимущества пневмоподжига

  • Подходит для станков с ЧПУ
  • Не создает электромагнитных помех - благодаря тому, что расстояние между подвижным электродом и соплом совсем небольшое, поджиг пилотной дуги не создает высокочастотных помех, влияющих на работу электроники.
  • Отличное качество реза - полученный в результате рез соответствует международным стандартам качества по чистоте и глубине отверстия.
  • Не нужно предварительно очищать заготовку - даже если заготовка покрыта слоем краски или ржавчины, ее можно не очищать - потоку плазмы, полученному при пневмоподжиге это не помешает.

Плазмотрон с пневмоподжигом в разрезе

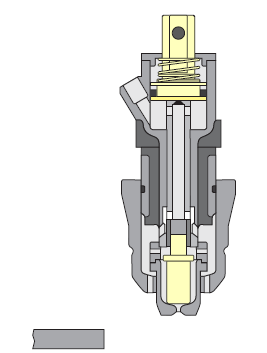

                      Плазмотрон выключен

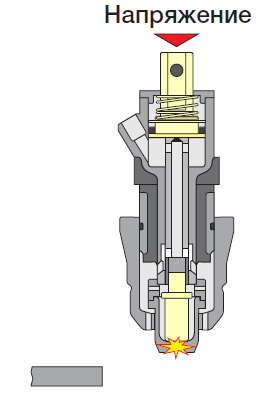

При нажатии на кнопку плазмотрона будет подаваться ток, вызывающий временное короткое замыкание между электродом и соплом

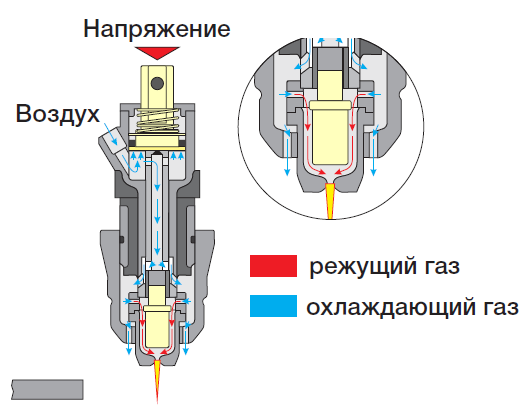

Воздух толкает вверх небольшой клапан, создавая тем самым между электродом и соплом необходимое расстояние для поджига пилотной дуги

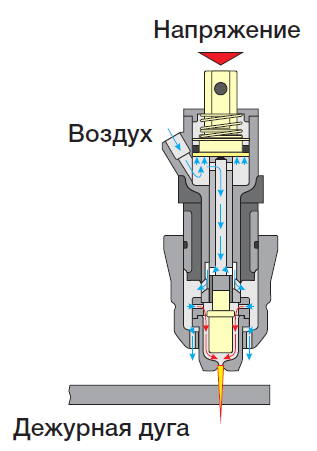

Расположите плазмотрон над разрезаемым изделием и произойдет поджиг рабочей дуги
