Сварочный полуавтомат

TRITON PROWAVE QUANTUM MIG 500 Synergic

Ещё 11

Артикул: TPWMG500SN

Рекомендованная розничная цена

Цена: 906 000 руб.

Где купить? обратная связь

Демонстрация оборудования на вашем производстве

Заказать демонстрацию

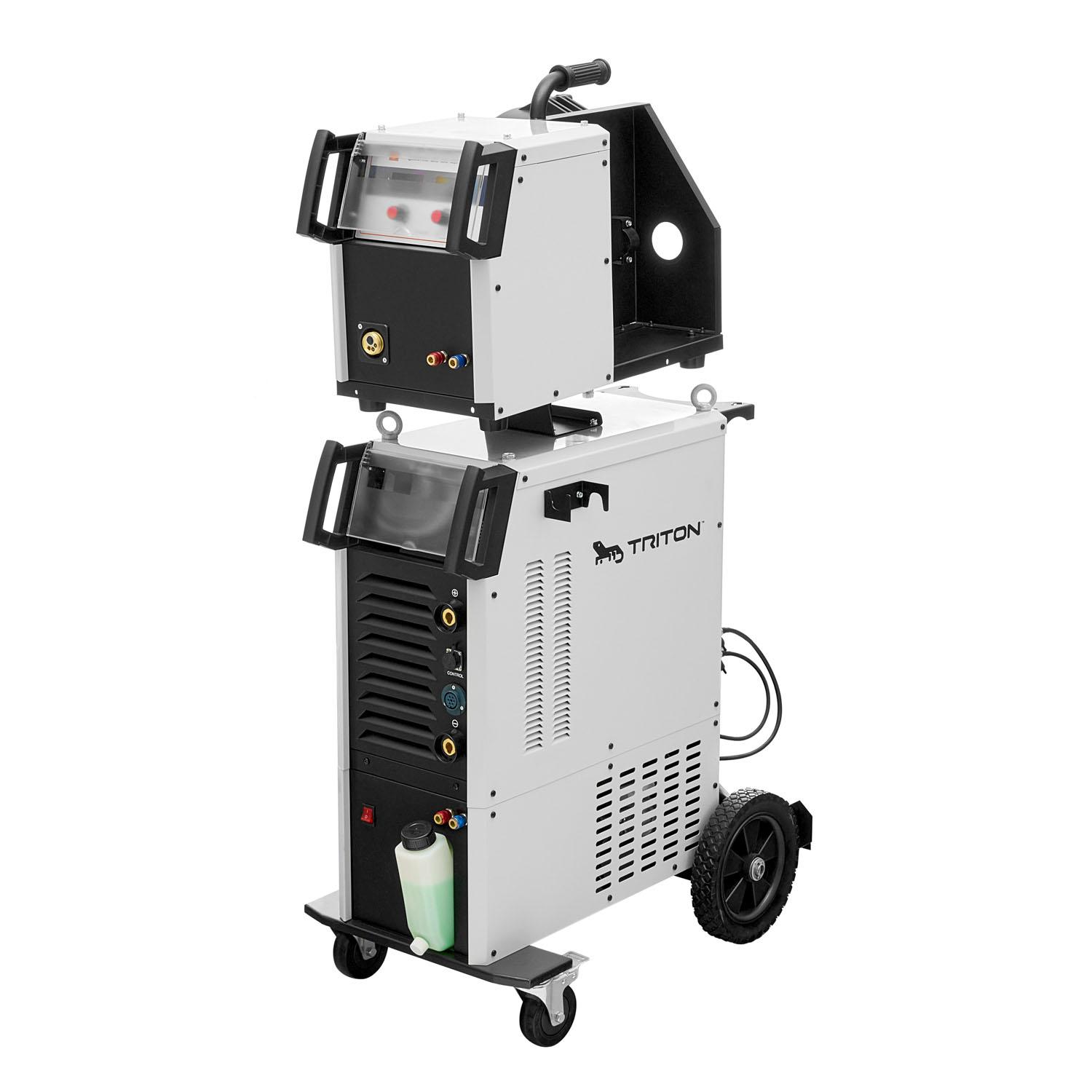

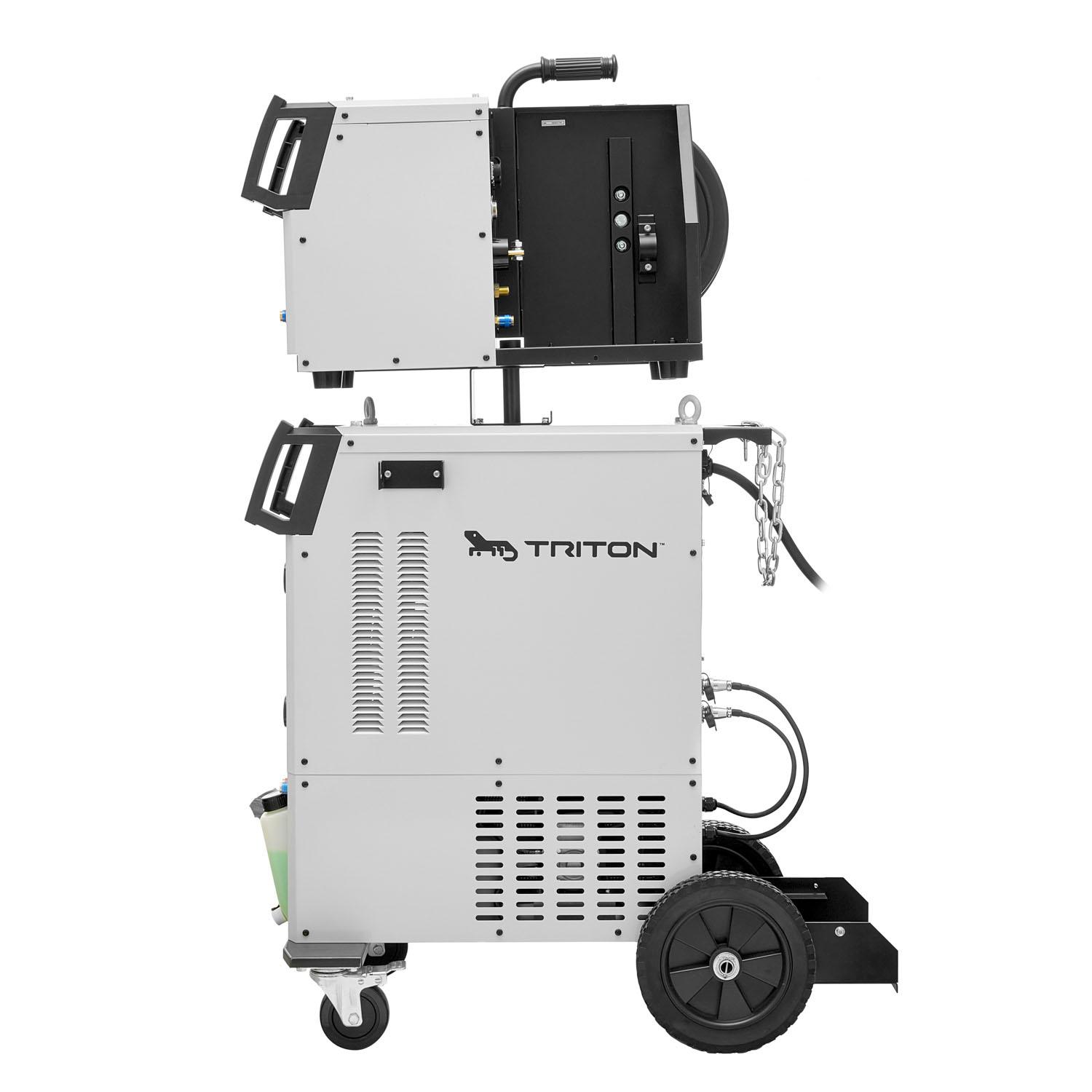

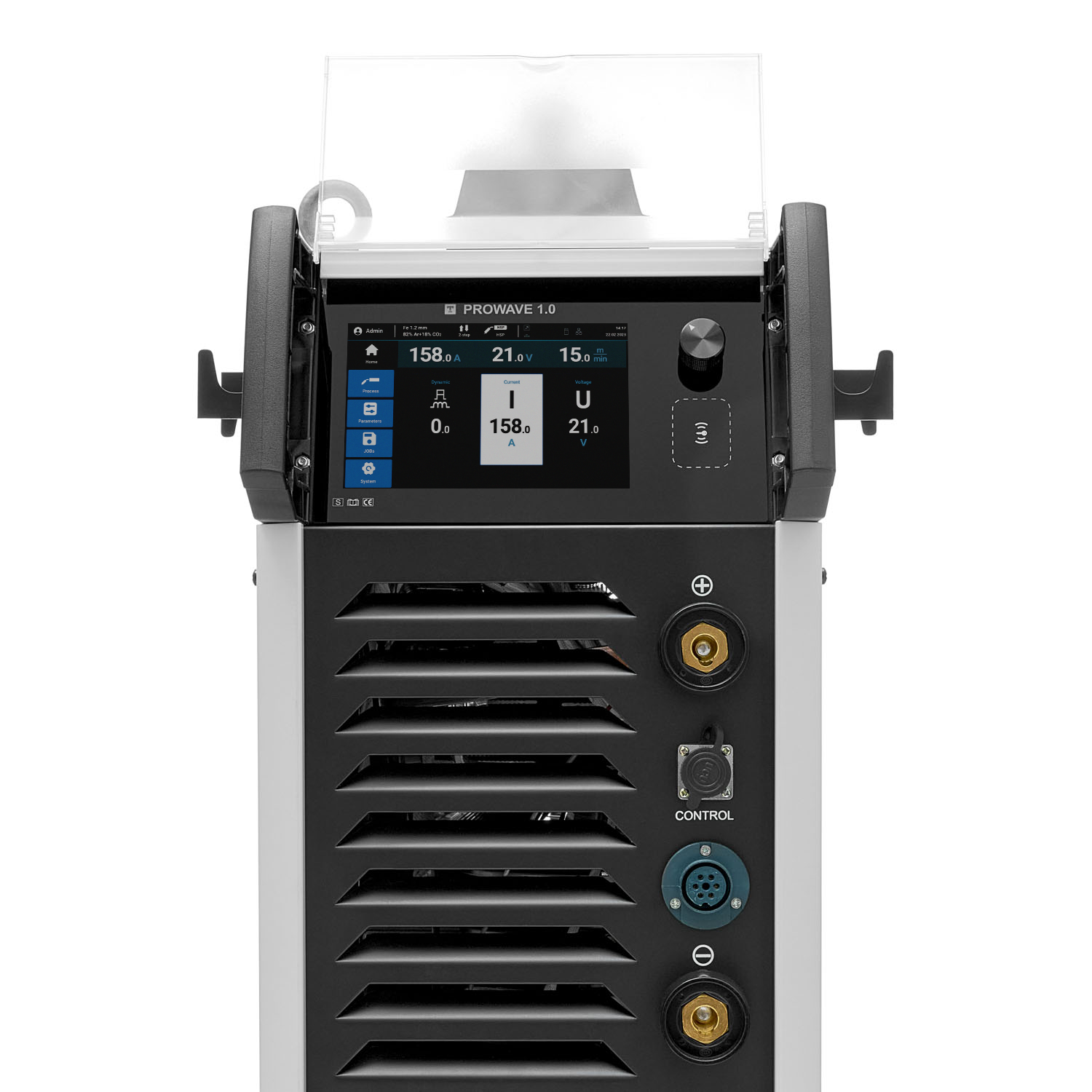

TRITON PROWAVE QUANTUM MIG 500 SYNERGIC

TRITON PROWAVE QUANTUM MIG 500 SYNERGIC - это сварочный аппарат нового поколения, оснащенный импульсным и двойным импульсным режимом для качественной сврки алюминия и других цветных металлов. Большой ЖК-дисплей с интуитивно понятным интерфейсом позволяет с легкостью контролировать все параметры сварки. Аппарат предлагает продвинутые сварочные процессы (HSP, HDP, HSA и другие), обеспечивающие максимально эффективное и качественное выполнение любых задач: от сварки тонкого листового металла до сварки толстостенных конструкций. Возможность удлинения кабелей до подающего устройства до 75м обеспечивает максимальную свободу действий при работе на больших площадях и в труднодоступных местах. Синергетические настройки автоматически оптимизируют сварочные параметры для различных материалов и толщин, упрощая процесс настройки и гарантируя безупречный результат. Источник может быть использован в составе сварочных роботов, что значительно повышает производительность и точность сварки. Аппарат также имеет возможность работы в MES-системе, позволяя отслеживать процесс сварочных работ, анализировать различные данные и контролировать качество сварки.

Особенности аппарата

Импульсный режим сварки

Комфортная работа с тонким металлом

Уменьшает тепловложение в изделие, тем самым значительно снижая коробление конструкции. Обеспечивает отличный внешний вид сварочного шва при отсутствии разбрызгивания. Идеально подходит для работы с тонким металлом.

Двойной импульсный режим для сварки алюминия

Гибкая настройка сварочных параметров для сварки алюминия

При использовании режима Double Pulse происходит наложение импульсов с двумя уровнями тока на импульсный ток дуги. При пиковом значении тока отделяется капля от присадочной проволоки без короткого замыкания, а низкий период тока дает возможность металлу остыть, что предотвращает образование наплывов. Настройка длительности частоты импульса улучшает качество шва, как при более трудоемком процессе TIG-сварки.

Продвинутые сварочные процессы

High Speed Pulse, High Speed Double Pulse, High Speed Spray Arc, Micro Double Process, Ultra Low Spatter, Hybrid Pulse Control и High Speed Spot

Сварочные процессы HSP, HSDP, HSA ускоряют процесс сварки более чем на 30% и позволяют добиться высокого качества шва, сопоставимого с TIG-сваркой. MDP повышает качество сварки тонкого металла. Процессы HPC и ULS уменьшают разбрызгивание при сварке. Процесс HSS предназначен для точечной сварки,

Интеграция со сварочными роботами

Полуавтомат готов к автоматизации со сварочными работами

Полностью цифровой интерфейс и разнообразие каналов связи (Аналоговый, EnternetIP, DeviceNET, CAN, CANOPEN, RJ485) позволяют добиться бесшовной интеграции с роботами различных производителей.

Сварка доступна на большом расстоянии

Возможность удлинения кабелей до места сварки на 75м

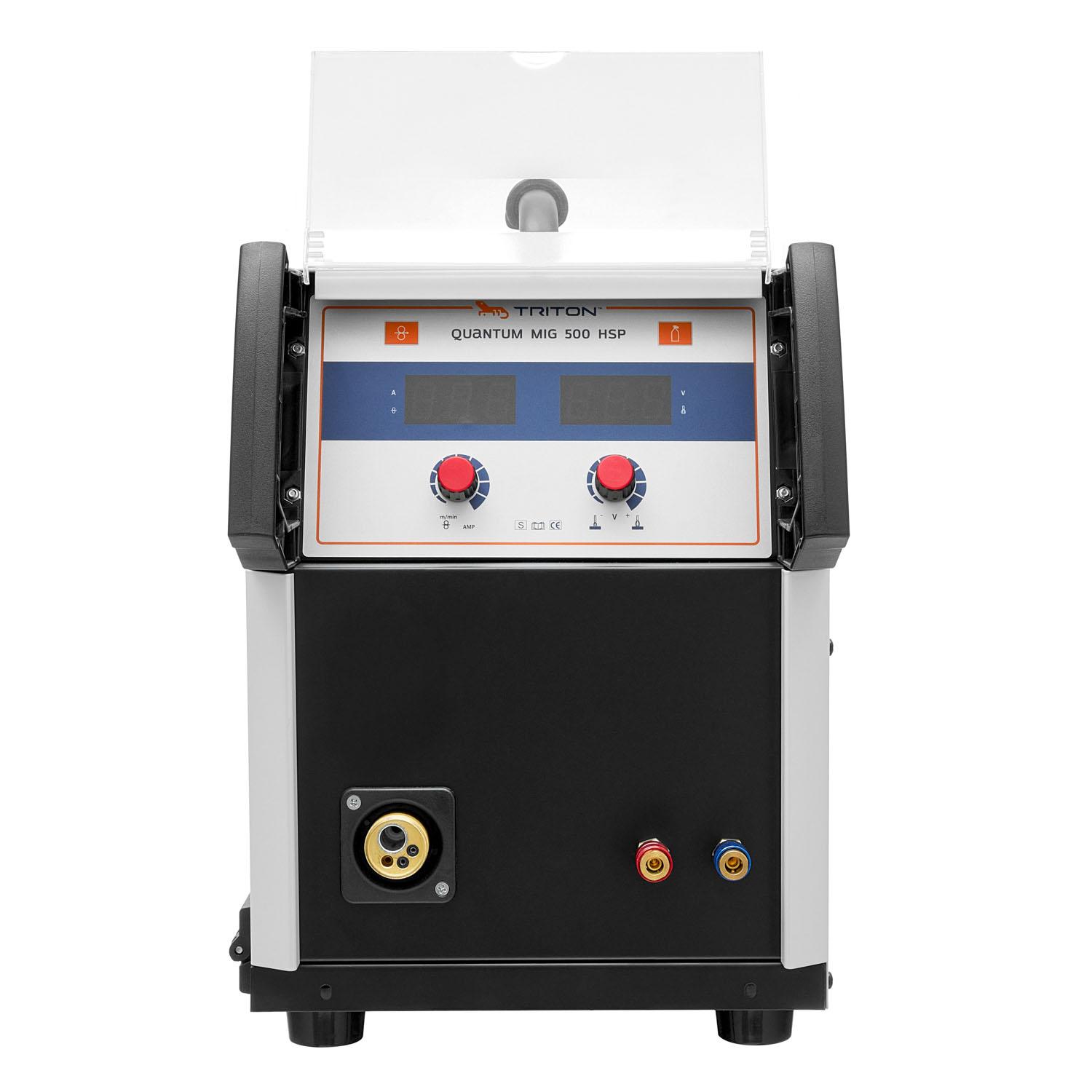

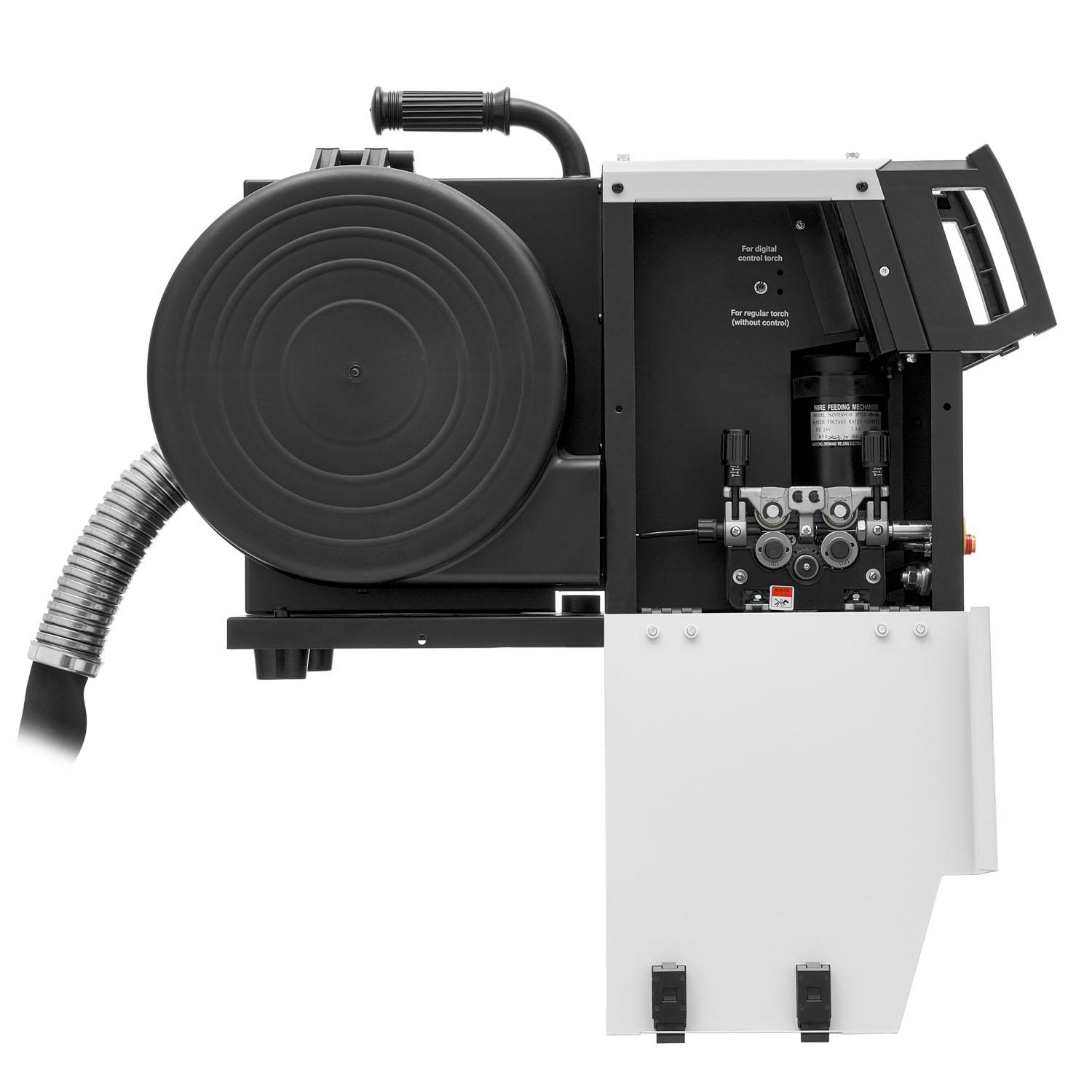

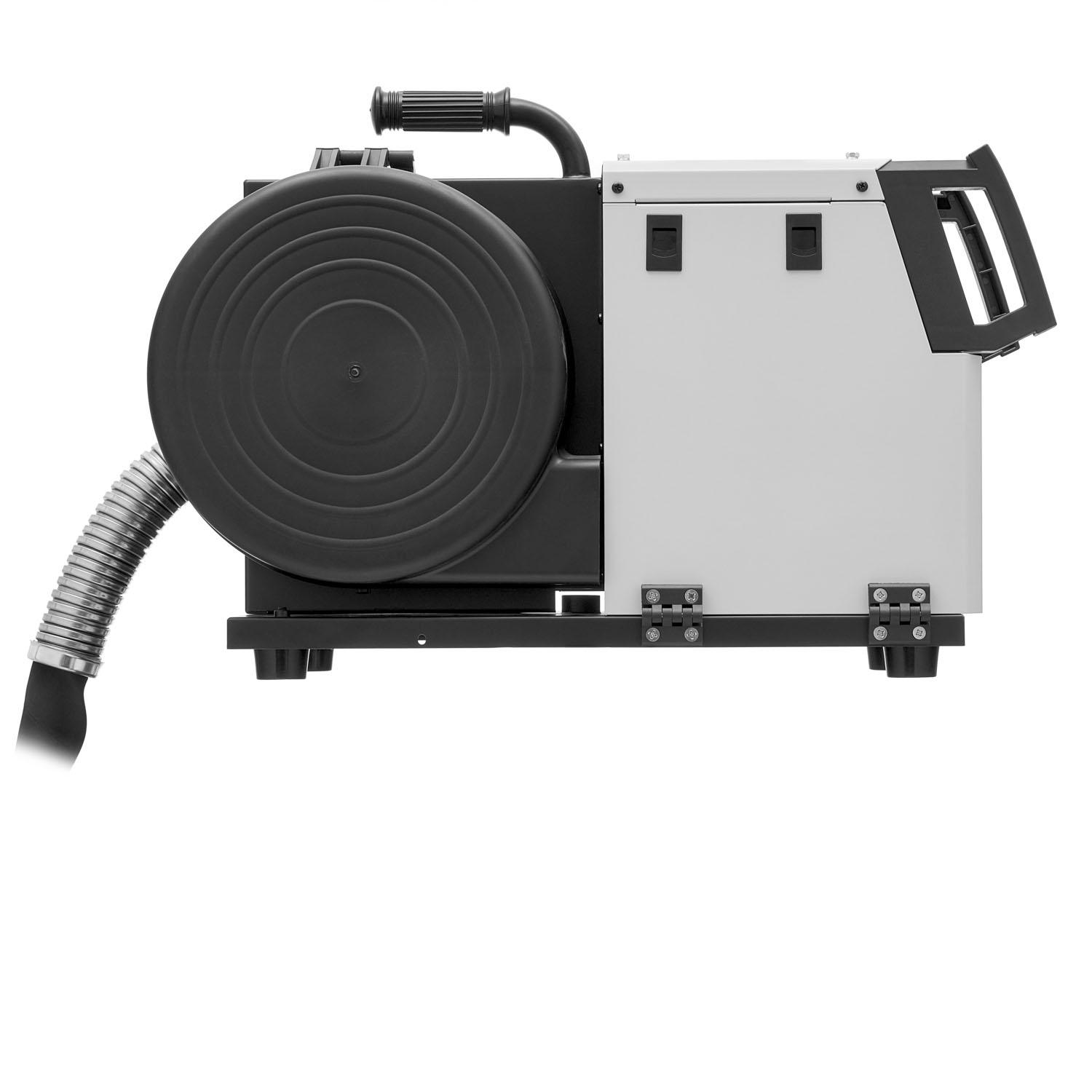

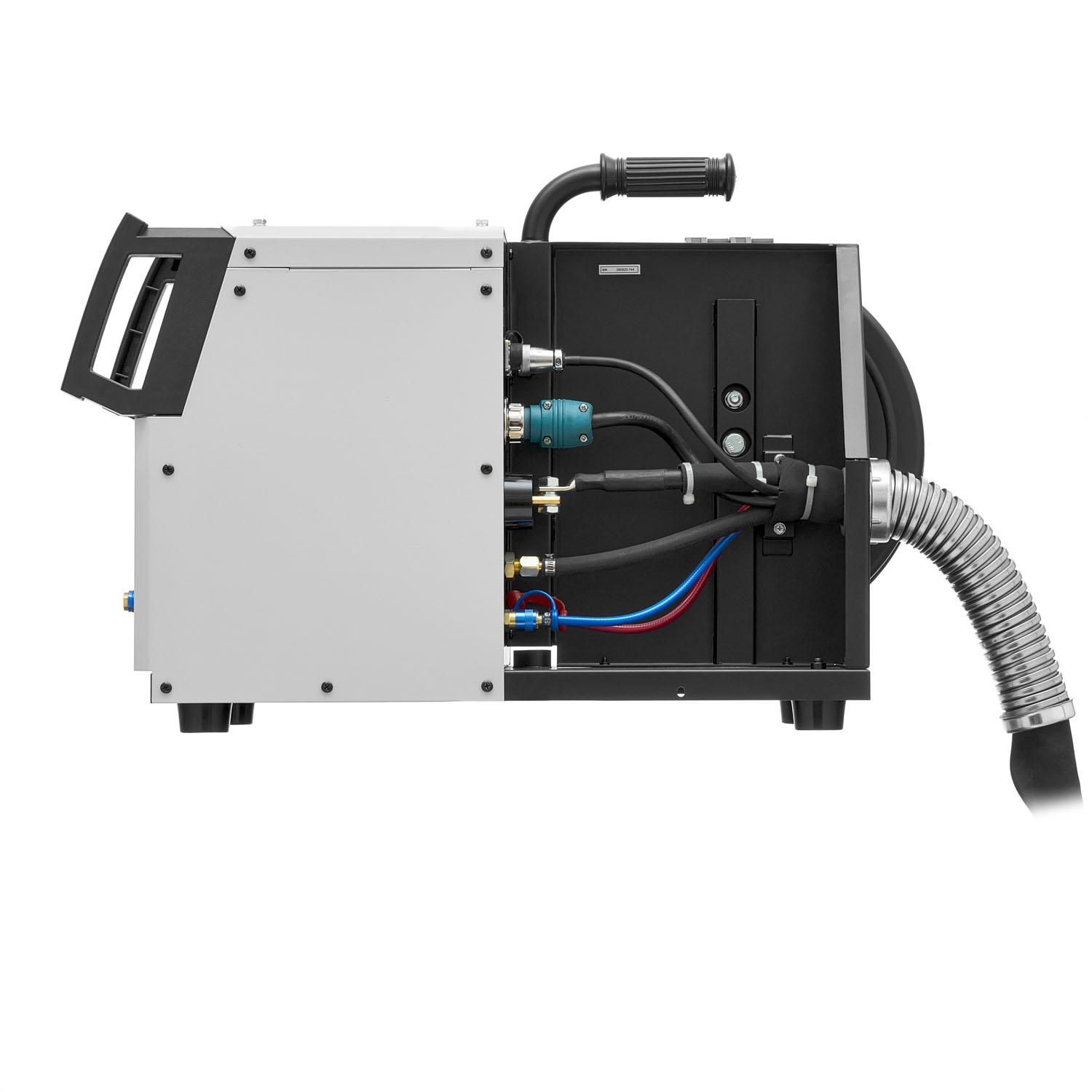

Благодаря выносному подающему механизму и промежуточному блоку протяжки проволоки сварка может производиться на расстоянии до 75м от сварочного источника.

Возможность работы в MES-системе

Полный контроль над сварочным процессом

Аппарат может быть интегрирован в MES-систему для осуществления контроля над всеми параметрами сварки, что позволяет оперативно получать информацию о состоянии оборудования, использовании расходных материалов и формировать автоматическую отчетность по эффективности сварочных работ.

Большой ЖК-дисплей

Максимальное удобство настройки и использования аппарата

Наличие большого информативного ЖК дисплея упрощает настройки всех параметров аппарата

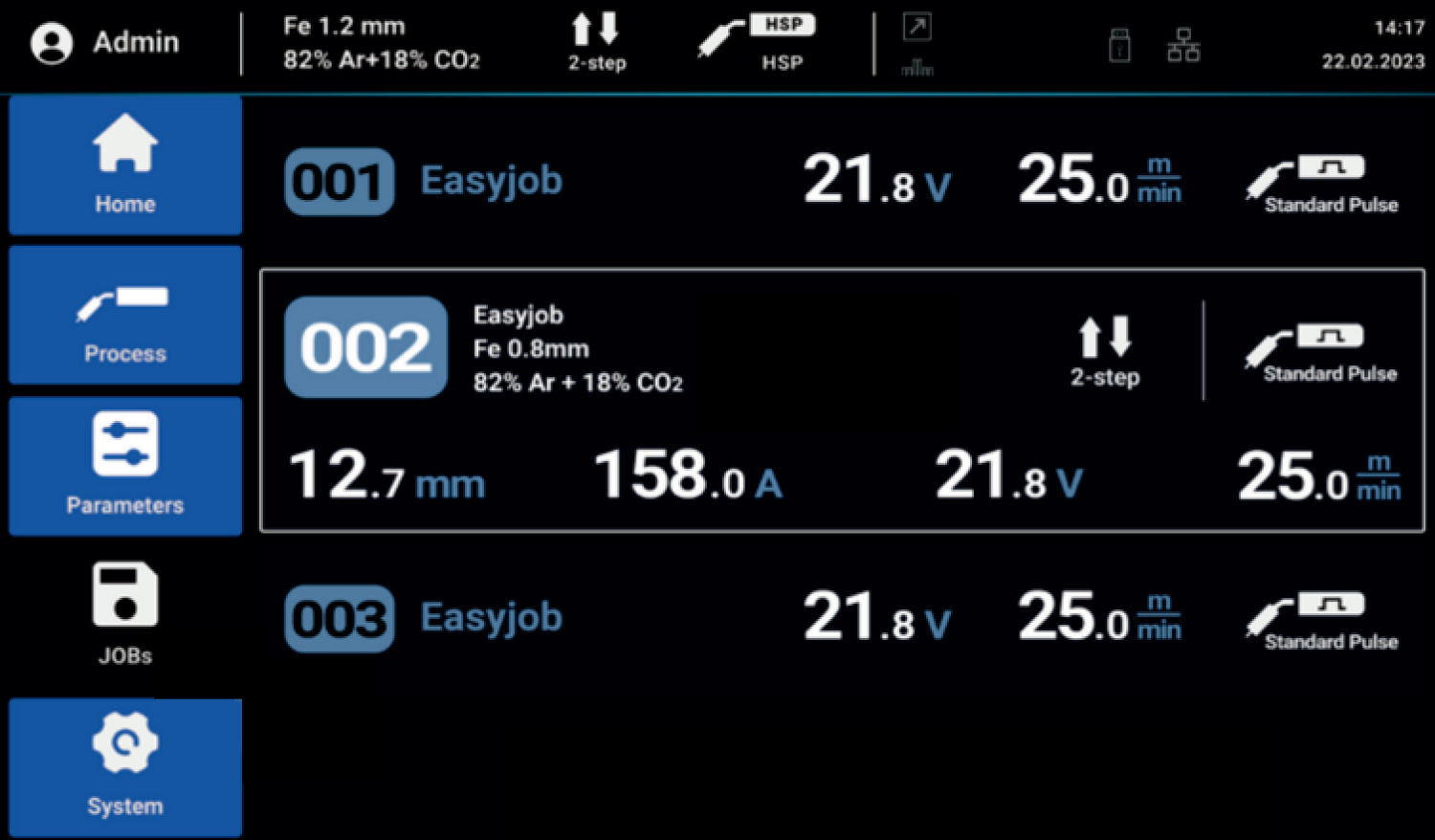

Job list

Сохранение настроек в память аппарата

Режим S4T для сварки алюминия

Идеально ровные и прочные швы – просто и удобно

В режиме S4T доступна настройка функции «Горячий старт», которая включается нажатием триггера горелки. После нагрева обрабатываемого изделия достаточно отпустить кнопку на горелке, и величина тока снизится до рабочей величины. Это исключает брак в начале сварочного процесса и формируется идеально ровный и прочный шов. Следующее нажатие на триггер горелки переключает аппарат в режим заварки кратера.

Описание функций

Режим MIG Pulse

Благодаря импульсному режиму MIG Pulse, предусмотренному в инверторе TRITON PROWAVE QUANTUM MIG 500 Synergic, оператор может осуществлять высокоэффективную сварку алюминия, его сплавов и других цветных металлов. На рабочий ток будут накладываться кратковременные импульсы тока, увеличивая скорость плавления проволоки. В результате происходит капельный перенос металла, а это в свою очередь гарантирует плотное формирование шва без пустот с минимальным разбрызгиванием металла. Благодаря контролируемому подводу тепла обрабатываемое изделие не перегревается, обеспечивая идеальное формирование шва при работе с листовыми и тонкостенными металлами. Режим MIG Pulse станет незаменим для высокоэффективной сварки алюминия и его сплавов, оцинкованной и нержавеющей стали, чувствительных к подводу тепла. В процессе сварочного процесса исключаются наплывы, перегрев и коробление металла.

Режим Double Pulse MIG

Режим Double Pulse MIG – главная особенность сварочного полуавтомата TRITON PROWAVE QUANTUM MIG 500 Synergic. Данный режим обеспечивает наложение импульсов двумя уровнями на основной ток. Благодаря фазе низкой пульсации алюминий остывает, формируется адаптированная зона нагрева, исключаются подтеки и наплывы металла. За счет фазы высокого пульса выполняется сварка металла с «вбиванием» сварочных капель в сам шов. При этом шов формируется с чешуйчатой структурой, как при более трудоемкой и затратной TIG-сварке. В результате гарантируется полный контроль над температурой дуги, сварочного шва и всего процесса в целом. Кроме этого, оператору доступна настройка длительности импульса от 10 до 90 % от длительности всего цикла. Таким образом, достигается оптимальный теплообмен плавления присадочного материала и сварочного шва, повышается качество сварки. Также доступна настройка частоты периодичности импульсов в пределах от 0,1 до 10 Гц.

Режим High Speed Pulse

Режим High Speed Pulse (HSP) позволяет увеличить скорость сварочного процесса до 30% по сравнению с обычным режимом Pulse. Это достигается благодаря более быстрой подаче капель расплавленной проволоки в сварочную ванну. Кроме того, с использованием режима High Speed Pulse происходит более глубокое проплавление металла при уменьшенном тепловложении, что значительно улучшает качество шва при сварке алюминия и нержавеющей стали. Режим оптимизирован для всех пространственных положений швов, в том числе вертикальных.

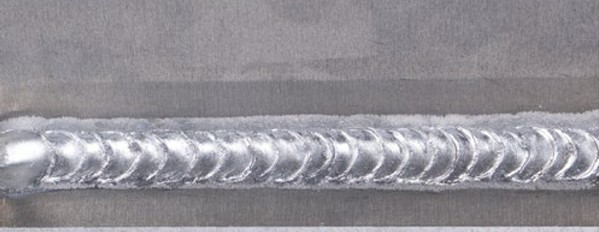

High-Speed Double Pulse (HDP)

Высокоскоростной двойной импульсной сварки, сочетает высокую и низкую фазы импульса в одном процессе, увеличивая скорость подачи до 30%. Эта технология обеспечивает отличный контроль над фазами нагрева и охлаждения, что приводит к меньшему разбрызгиванию и создает красивый внешний вид сварного шва, схожий с TIGсваркой. Особенно актуально для материалов средней толщины и толстостенных изделий из алюминия.

High Speed Spray Arc (HSA)

Идеальное сочетание высококонцентрированной и очень стабильной дуги с высокой плотностью, обеспечивает глубокое проплавление и узкую зону нагрева, позволяя использовать меньшие углы открытия для многослойной сварки. Это значительно ускоряет процесс сварки, делая его на 30% быстрее, чем при традиционной MIG-MAG сварке.

Micro Double Process (MDP)

Это ультра-точный процесс синергетического управления формой импульса. Он позволяет тонко регулировать швы, обеспечивая точный ввод энергии, минимальную деформацию и идеальный внешний вид сварного шва, схожий с TIG-сваркой. Особенностью является то, что при чередовании высоких и низких импульсов не происходит образования капель. MDP особенно подходит для тонких изделий и изделий средней толщины из алюминия, стали и CrNi (1-8мм).

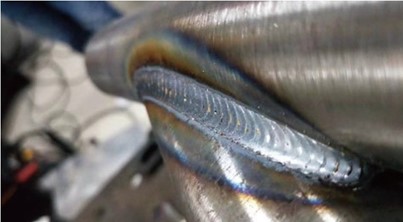

High Speed Spot Welding (HSS)

Это высокоскоростная точечная сварка, которая идеально сочетает в себе высокую динамическую мощность короткое время зажигания и затухания дуги и позволяя быстро сформировать сварочный шов. Возможна регулировка временного интервала между циклами сварки.

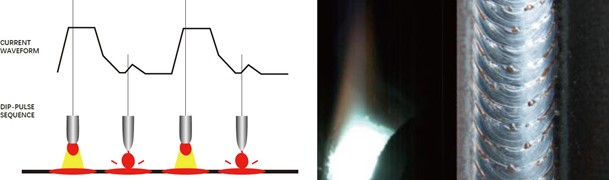

Hybrid Pulse Control (HPC)

Эта технология включает в себя синергетические варианты управления сварочным процессом с контролируемой формой волны, которые представляют собой импульсный и короткозамкнутый типы переноса в одном рабочем цикле. Обеспечивает исключительную курсовую устойчивость, глубокое проплавление и отсутствие брызг. Вертикальная сварка стала еще проще – за счет сочетания двух процессов: 1-высоко энергетический для быстрого нагрева металла и быстрый переход ко 2 – низко энергетическому. Тем самым достигается необходимое проплавление, заполнения шва и оптимальная толщина шва. Данный вид сварки превосходит в скорости и легче в работе, чем классический способ заполнения вертикального шва «елочкой».

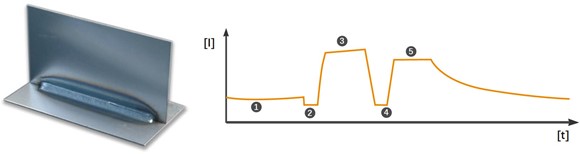

ULS Process

ULS - это модифицированный перенос короткой дугой, который контролирует волатильность во время перехода между фазами сварочного процесса, контролируя количество и размер разбрызгивания. Даже при сварке в CO2 брызги возможно свести к минимуму, что означает меньше доработки после сварки, а это экономия времени и денег.

Классический режим MIG/МАG

Для стандартной MIG/МАG сварки необходимо выбрать тип и диаметр проволоки и обеспечить подачу защитного газа в зону сварки. Классический режим MIG/МАG отличается высокой производительностью при сварке черных металлов, различных сплавов и марок сталей без лишних затрат.

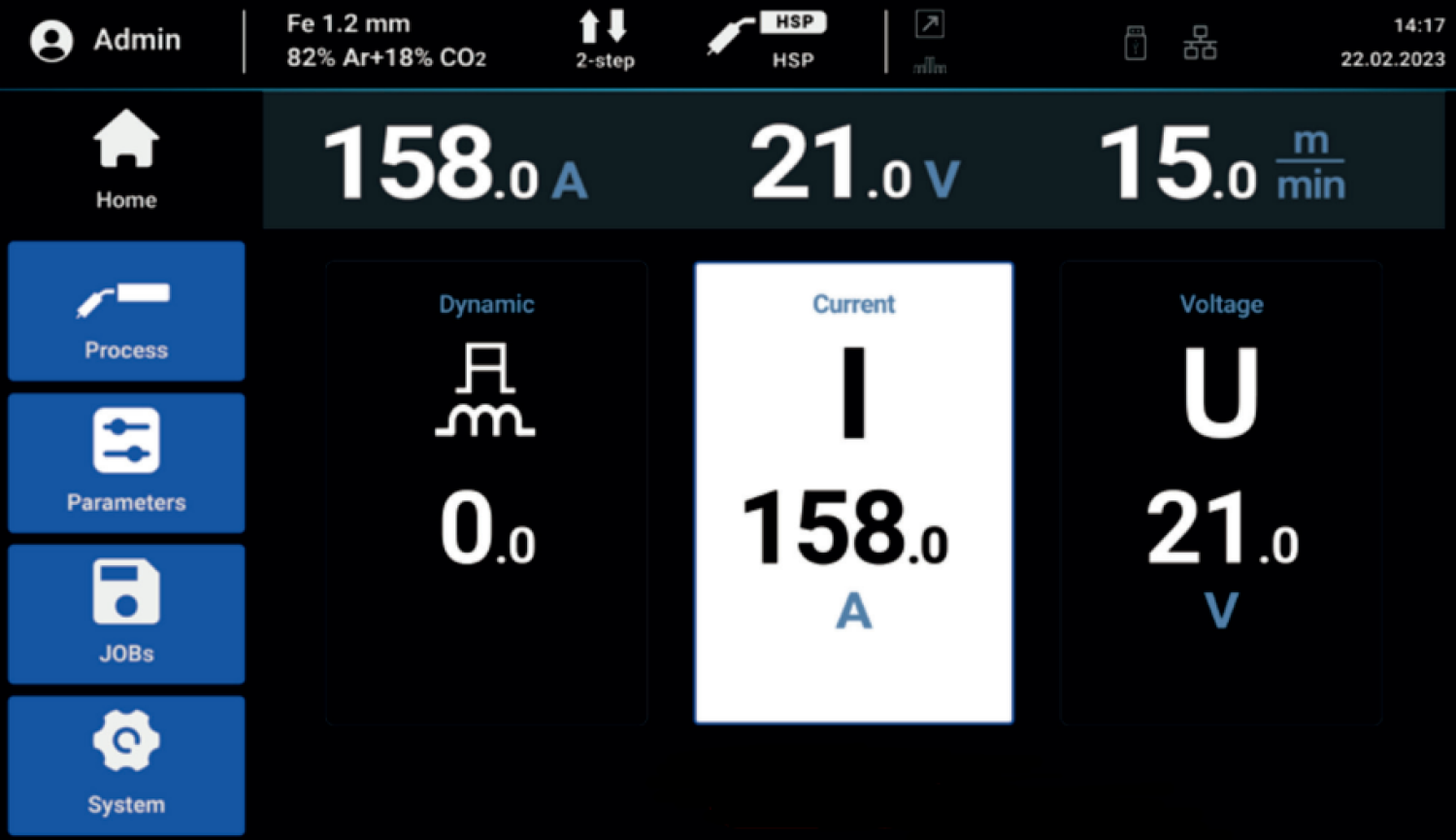

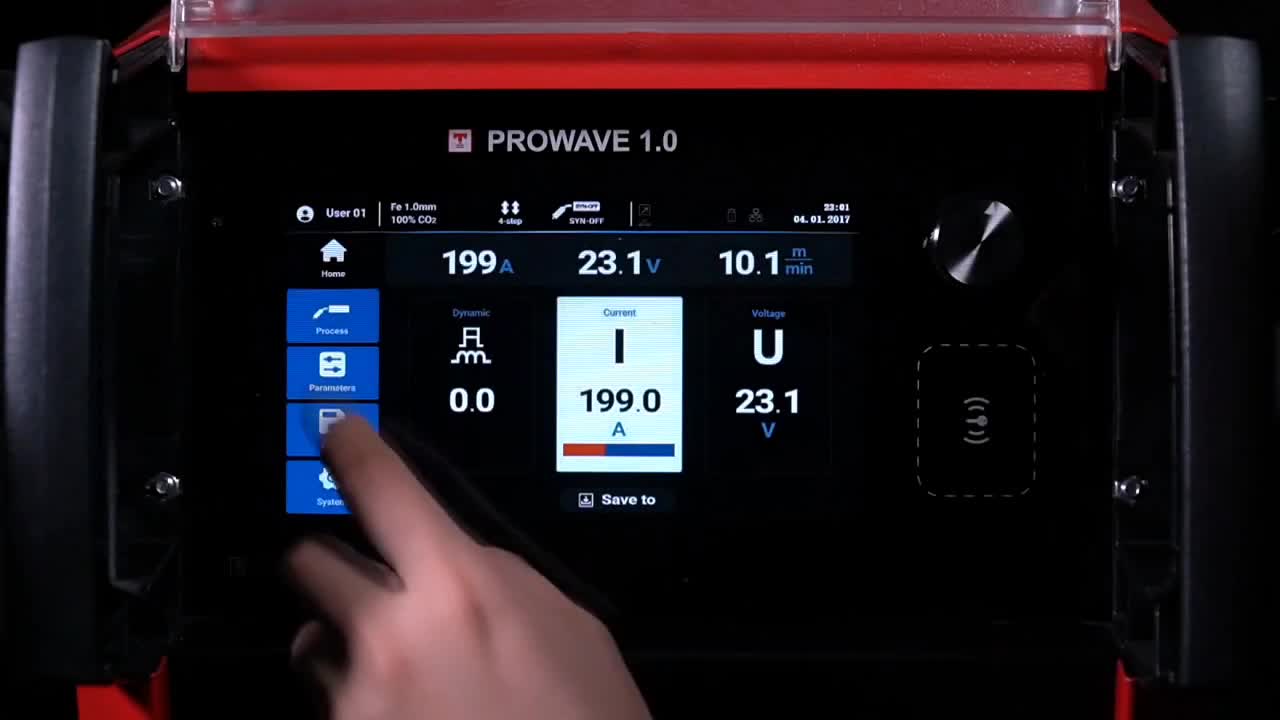

ЖК Дисплей

Использование большого информативного ЖК дисплея упрощает настройки всех параметров: визуальные подсказки понятны оператору любого уровня подготовки. Сварщику не нужно каждый раз сверяться с инструкцией или описанием функционала, так как на 5 дюймовом дисплее помещаются все расшифровки.

Режим S4T

Для аккуратной и качественной сварки алюминиевых изделий в инверторе TRITON PROWAVE QUANTUM MIG 500 Synergic реализован режим управления горелкой S4T с функцией HOT START. Оператор может самостоятельно выполнить настройку режима «Горячий старт», который будет активироваться в начале каждого цикла. При нажатии триггера на горелке ток повышается до установленного значения выше рабочего, увеличивая мощность сварочной дуги. В результате создаются идеальные условия для качественной сварки алюминия без предварительного прогрева изделия. Холодный алюминий имеет свойство быстро рассеивать вложенное тепло, но благодаря режиму S4T с функцией «Горячий старт» достигается высококачественная сварка по холодному металлу. Данная функция будет активна только при удержании триггера нажатым, как только сварщик отпустит кнопку на горелке, величина тока плавно опустится до основной величины в режиме 4Т, и цикл сварки продолжится в обычном режиме. С помощью режима S4T достигается идеальный сварочный шов без брака при сварке изделий из алюминия.

Синергетический режим

Настройка инвертора отличается максимальной информативностью и простотой благодаря синергетическому алгоритму управления Synergic. Оператору достаточно выбрать сечение и тип проволоки, установить марку обрабатываемого металла, далее сварочный аппарат автоматически подберет оптимальные параметры.

Сохранение сварочных программ в память аппарата

Благодаря ячейкам памяти оператор может сохранить все сварочные настройки во внутреннюю память аппарата. В результате процесс настройки будет заключаться только в выборе требуемой программы. Стоит отметить, что панель управления разработана с учетом передовых достижений в эргономике.
